数字电桥操作方法详细说明

时间:2021-04-04 19:10  点击数:

数字电桥操作方法详细说明
数字电桥便是可以精确测量电感器,电容器,电阻器,特性阻抗的仪器设备,这是一个传统式习惯性的叫法,最开始的特性阻抗精确测量用的是真实的电桥电路方式,伴随着当代仿真模拟和电子信息技术的发展趋势,早早已取代了这类测量法,但LCR电桥电路的称呼一直沿用。如果是应用了微控制器的LCR电桥电路则叫LCR数字电桥。一般客户又被称为这种为:LCR检测仪、LCR电桥电路、LCR表、LCRMeter这些。L:电感器(为了更好地留念科学家HeinrichLenz),C:电容器(Capacitor),R:电阻器(Resistance),数字电桥便是可以精确测量电感器,电容器,电阻器,特性阻抗的仪器设备数字电桥的精确测量目标为特性阻抗元器件的主要参数,包含沟通交流电阻器R、电感器L以及品质因素Q,电容器C以及耗损因素D。因而,又常称数字电桥为数显式LCR检测仪。其精确测量用頻率自直流到约100千赫。基本上数据误差为0.02%,一般均在0.1%上下。数字电桥可用以计量检定检测单位对特性阻抗测量仪器的计量检定与传送,及其在一般单位中对特性阻抗元器件的基本精确测量。许多数字电桥含有通信接口,可依据被测值的精确度对被测元器件开展全自动划档;也可立即联接到自动化测试系统软件,用以元器件生产流水线对商品全自动检测,以完成生产过程的质量管理。八十年代中后期,通用性的差值小于0.1%的数字电桥有几十种。数字电桥顺向着高些精确度、更多用途、髙速、一体化及其智能化系统水平层面发展趋势。lcr数字电桥,是一种检测仪器,通俗一点而言便是用以精确测量电阻器、电容器、电感器这些的仪器设备。并且,真实电桥电路方式是用于精确测量最开始的特性阻抗。可是,伴随着科技进步的发展趋势,电子信息技术和当代仿真模拟也随着迅猛发展,真实的电桥电路方式早就淘汰了。而lcr数字电桥是应用微控制器的lcr电桥。

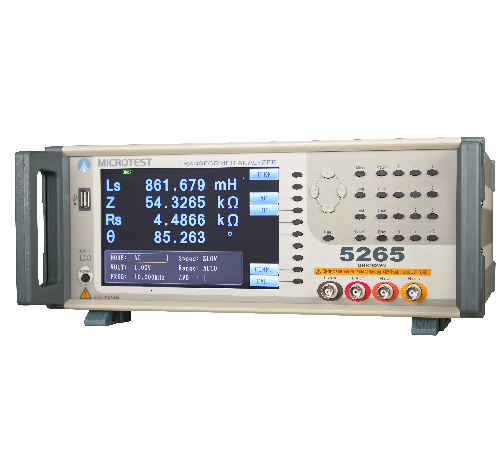

数字电桥
1.通电,最先将电源插头带IEC一端收到电桥电路左后方的IEC电源插座上,另一端插进适合的电源插头上,挪动电桥电路左后方的船形开关,即便电桥电路插电。插电后,显示屏、测量范围及作用指示仪随着调亮。电桥电路可全自动放置电感器、电容器精确测量档,串联等效电路及1KHz頻率情况。一切正常状况下,內部电源电路通电几秒后即能平稳,便可开展精确测量。
2.被测元器件的连接方式,一般轴向导线的元器件可插入组成检测夹直发夹板内,而连接独特软性导线的元器件时,应依靠直发夹板离合开展,该离合器设备坐落于检测夹的下方。连接径向导线元器件时,为防止扭折导线,可选用径向转换头,先把这两个零配件各自插进检测夹的两边,再将其间隔调正到合适元器件精确测量的部位,随后便将径向导线元器件插进两边的零配件夹内。在径向转换头必不可少非常坚固定的场所,如在精确测量很多的类似元器件时,需选用支撑柱。安裝支撑柱:最先把径向转换头调节到适度的部位上,随后将支撑柱悬放置径向转换头上边,让每一个径向转换头越过支撑柱上的槽缝,放好支撑柱,将固定不动螺丝指向电桥电路控制面板上的螺孔,最终上紧螺丝。留意:安裝时不容易将螺丝拧得过紧。留意:本电桥电路虽可以对电池充电电容器连接检测开展安全防护,但最好是应将电池充电电容器经适度电阻器充放电后才开展精确测量。
3.应用中留意读值及精确测量标准表明,仪器设备的6位表明不一定所有是合理表明,在一些精确测量中精确测量数据信息的未尾值很有可能颤动很大,应舍弃这种颤动标值,载入其平稳值。一般应用全自动测量范围开展精确测量,以确保挑选到恰当的测量范围,实际操作到手动式方法能够 观查具体工作中测量范围。运用于同批相同精确测量元器件的大批量检测时,能够 挑选测量范围锁住方式工作中。串--串联标示,尽管电桥电路具备表明串连或串联等效值的可选择性,但在不好的Q值状况下,用以上二种方法均不太可能得到基本上精确度。当必须修改某一动态显示便于提升 基本上精确度时,电桥电路根据字符s表明串连,字符p表明串联。頻率提醒,200μF~2000μF的电容器,200H~2000H的电感器,精确测量頻率在100Hz只有得到基本上精确度。一样,201080F~2nF的电容器和200μH~1mH的电感器,仅有在1KHz精确测量頻率上才可以得到基本上精确度,因而取得最好检测特性,应挑选最好的检测頻率。检测脉冲信号表明,高K瓷片电容或高导磁带磁电感等,对检测数据信号脉冲信号的尺寸比较比较敏感,不一样的检测脉冲信号会造成不同的精确测量結果。另外,检测脉冲信号越低,精确测量可靠性越差。
4.提议选用的精确测量标准参照表,精确测量标准参照,元器件名字精确测量頻率串--串联,电容器<1μF1KHz串联,电容器≥1μF(非电解电容器)100Hz串联,电容器≥1μF(电解电容器)100Hz串连,电感器<1H1KHz串连(SER),电感器≥1H100Hz串连(SHR),电阻器<10KΩ100Hz串连(SHR),电阻器≥10KΩ100Hz串联。
