LCR数字电桥检测仪校正和检验方式

时间:2021-04-05 14:30  点击数:

LCR数字电桥检测仪校正和检验方式
LCR检测仪又叫LCR数字电桥,相较之前的手拉式均衡交流电流桥有非常大的区别。LCR检测仪选用的是全自动均衡电源电路,应用起來比较简单便捷,运用愈来愈普遍。但怎样校正LCR检测仪,沒有现行标准的根据。有一些企业校正LCR检测仪参照的是JJG441—2008《交流电桥检定规程》,可是该技术规范明确指出:本规程不适合于直流电桥、MR特性阻抗检测仪和全自动均衡电桥电路的计量检定。因此 怎样校正MR检测仪就变成急迫的难题,提议相关部门尽早制订出相对应的仪器校正标准或计量检定技术规范。
最先,剖析一下LCR检测仪的检测基本原理。检测仪并并不是立即精确测量£、C、R的值,只是根据精确测量数据信号的转变 (一个已经知道数据信号根据被测件,輸出数据信号将产生变化)来测算被测件的特性阻抗或导纳,随后根据挑选不一样的精确测量方式,依据特性阻抗或导纳进一步算出相对应的£、C、R的值。LCR检测仪有二种精确测量方式,串连方式和串联方式。串连方式以精确测量特性阻抗z(z=u/,)为基本,串联方式以精确测量导纳l,(1,=,/U)为基本。

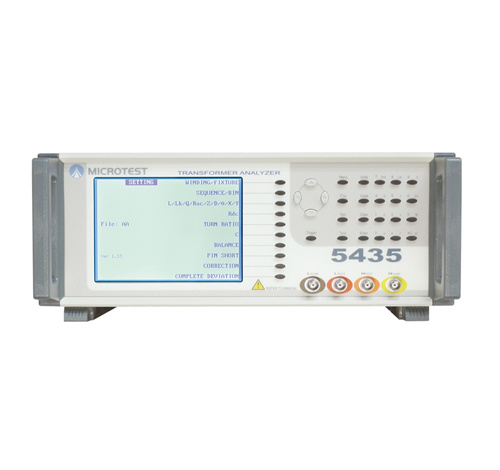

LCR数字电桥
Vs是仪器设备內部正弦波形规范信号源,凡为仪器设备內部电阻器。v仪器设备內部数字电压表,A为仪器设备內部数据电流计。当被测件收到检测仪之后,数字电压表就测到被测件两边的工作电压,数据电流计上测到流过被测件的电流量,鉴相器测到工作电压与电流量中间的交角学。当仪器设备挑选了精确测量方式后,仪器设备依据u、J、口的值,就可以根据內部电子计算机计算所需测的主要参数。
大家对LCR检测仪开展仪器校正时,应用的规范器是单独元器件。可是单独电阻器、电容器、电感器并并不是理想化的纯电阻、电容器、电感器,要根据变换为闭合电路来深入分析。这就规定我们在对MR检测仪校正时,为了更好地提升 校正的精确度,务必对頻率、串、串联作出恰当的挑选。
C、D是电容器、电感器的允差值;但凡导线、线圈匝数;印是漏电阻器。
R:电阻器允差值;IJs:电感线圈;Cp:旁路电容。校正主要参数的挑选(以1689M高精密数字电桥为例子)。主主要参数:电容器C、电感器L、电阻器R;副主要参数:耗损因素D和品质因素Q(因为D与Q中间存有互为倒数的关联,只需计量检定D值);别的主要参数:检测工作电压、检测頻率。仪器校正前准备工作:
(1)检测地址应尽可能挑选干扰信号小的屋子。
(2)精确测量前先开展短路故障、引路校正。
(3)选用四端布线校正方式,留意电流量端、工作电压端不必插错。用BNC电缆线联接规范器和被检仪器设备,无需渔线夹连接头,以防连接头曝露在空气中,引进干扰信号差值。
(4)选用规范器的精确度级别应该比LCR检测仪高2个级别,屏蔽掉端接地装置。
(5)检测頻率、串联和并联的挑选,依据下列提议做相对应设定。并选用慢速度精确测量。
(6)精确测量时要反复精确测量三次,并取这三次的均值做为终量程。示值误差应低于仪器设备的容许差值。
电阻器:将LCR检测仪设定为R/Q测试模式。一切正常状况下Q的量程应该是不大的(规范器类似理想化值),一般不是超出小数位后第三位,如0.卿(Y或0.00Dx。假如Q值很大,测定阻值都不精确。这时应查验布线、串联和并联方法、頻率的挑选,若都没什么问题,应该是弧检测仪不精确。lQ。1米,lk地串连(SER),选串连方式减少被测件等效电路串连电感器的危害。此外,把被测电阻器正、反方向各自检测一个值,随后求和取均值,那样能够 清除电阻器不一样导致的差值。≥1米,100比串联(PAR),挑选低頻降低沟通交流危害;挑选“串联”,由于精确测量全过程中发生电感部分,等效电路为被测件串联—个电容器展现的高电感,用串联方式减少这类危害。
电容器:电容器的校正提议从100pF逐渐,很小的电容器具体精确测量时非常容易遭受多种多样影响要素的危害,进而造成差值很大。LCR检测仪设定C/D测试模式,一切正常状况下D的量程应该是不大的(规范器类似理想化值),一般不是超出小数位后第三位,如0.00XY或0.000x。假如D值很大,测定电容器值都不精确,应查验布线、串芳联方法、頻率的挑选,若都没什么问题,应该是LCR检测仪不精确。100pF—lpFlkHz串连(SER)≥1心100Hz串连(SER)挑选串连或是串联,应依据元器件的闭合电路,想方设法降低耗损电阻器R的危害,使耗损角尽可能贴近900,那样检测仪测算起來会更精确些。而耗损电阻器R的危害反映在精确测量时D非常值得尺寸。精确测量电感器时Q值的尺寸也应遵照此标准。
电感器:电容器的校正提议从10胛逐渐,随后先后10倍增长。LCR检测仪设定L/Q测试模式,一切正常状况下Q的量程应该是很大的(规范器类似理想化值),一般是最少是二位数之上,如)(Y.00。假如Q值较小,测定电感器都不精确,应查验布线、串联和并联方法、頻率的挑选,若都没什么问题应该是LCR检测仪不精确。lp衄一1H电感器≥1H电容器耗损:1kHz串连(SER)100Hz串连(SER)耗损值的仪器校正提议从O.0001—1,依据必须挑选相对应的点。选用四线法检测,布线方法跟上面一样。LCR检测仪设定C/D精确测量方式,依据规范器的具体电源电路构成来挑选串连或串联。頻率挑选与耗损规范器允差一致,如1kHz。
频率特点:IJCR检测仪的精确测量頻率范畴在一般 lOHz一200kHz。可以用通用性电子计数器或数字频率计来精确测量其頻率。頻率挑选为100Hz、120Hz、lk比、lOk№、100kHz等頻率点。选用引路检测,从电流量把数据信号接至频率计的键入端。精确测量工作电压:工作电压力度的精确测量可以用数字电压表来检验,并标明在该頻率下的工作电压力度的精确度。一般 挑选頻率为:100Hz、1kHz、10kHz、100kHz。选用引路检测,工作电压值挑选:常见的工作电压如0.1v、1V等。
